DC1624L系列调节阀为了达到低噪音和防空化的目的，采用多孔式套筒取代DC1624标准套筒。DC1624X的降噪效果更好。除了多孔式套筒外，其余的零件都能和DC1624系列调节阀互换。
如该系列不能满足流体条件可选用DOCN迷宫式系列。
◆主要特点

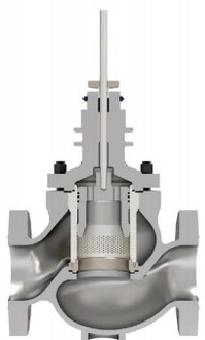

DC1624L/X低噪音套筒调节阀是东辰公司设计的应用最为广泛的特殊工况调节阀。DC1624L/X低噪音套简调节阀的基本型为直通式阀体、平衡阀芯、套简导向调节阀，广泛应用于非常严酷的工况。流体主要由特殊钻孔的套简调节，套简为阀芯提供全行程连续导向。特别对于不可压缩流体能有效的解决高压差引起的汽蚀、噪音大等问题，从而保还其使用寿命。

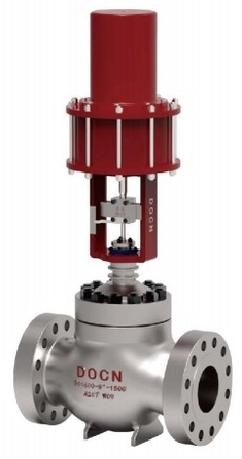

DC1624L/X低噪音套简调节阀通常配用气动薄膜多弹簧执行机构，气缸式单双作用执行机构、电动或液动执行机构也可根据要求选配。严密切断场合最小开关速度可以小于1秒(S)。
◆技术参数
本体形式 | DC1624L球形阀 | |
公称通径 | DN20-DN600(3/4”-24") | |
阀芯尺寸 | DN9-DN600(3/8”-24”) | |
公称压力 | PN16-PN420(ANSI class 150-2500) | |
流体温度 | -196℃-620℃ | |
连接方式 | 法兰型(RF、FM、RTJ),焊接型(SW、BW) | |
阀体材质 | A216WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351CF8/CF8M | |
阀内件材质 | GB122020Cr13/S30408/S31608/17-4PH,A479XM-19,Inconel718,A182F6NM,+STL,+PTFE | |
可调比 | 50:1-30:1 | |
流量特性 | 线性、等百分比 | |
阀 座 泄 漏 量 | 硬密封 | GB4213 IN级，V级ANSI class N、V |
软密封 | 微气泡级GB4213 VI ANSI VI | |
执行机构 | 电动执行机构 | |
气动薄膜式执行机构 | ||
气动活塞式执行机构 | ||
