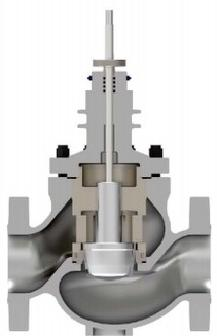

DC1621套筒导向型单座调节阀内件为快拆式结构，如将导向套筒换为多孔结构，能承受更高压差，现场维护非常方便。
DC1621套筒导向型单座调节阀内件为快拆式结构，如将导向套筒换为多孔结构，能承受更高压差，现场维护非常方便。
◆主要特点
套简导向型单座调节阀是东辰公司设计的应用最为广泛的通用调节阀。
套筒导向型单座调节阀的基本型为直通式阀体、非平衡阀芯、套筒导向的单座调节阀，广泛应用于常规工况。
特殊设计的阀芯能够减小最小可调节流量及阀芯侵蚀，提高阀门的可调比。与传统的仿形轮廓阀芯相比，该系列产品压力恢复系数高，能够在可压缩流体场合下保证高流量及降低液体场合的气蚀的风险和效应。非平衡型仿形轮廓阀芯结构，特别适用于浆料、聚合物、结晶体、高温流体以及含有杂质的场合，最大阀体尺寸8”，波纹管密封、高温夹套、散热片型或延长型阀盖的设计以适应特殊应用场合。套筒导向型单座调节阀通常配用DOCN气动薄膜多弹簧执行机构，气缸式单双作用执行机构，电动或液动执行机构也可根据要求选配。
◆技术参数
本体形式 | DC1621球形 | |
公称通径 | DN15-DN200(1/2“-8”) | |
阀芯尺寸 | DN6-DN200(1/8”-8”) | |
公称压力 | PN16-PN420(ANSI class 150-2500) | |
流体温度 | -196℃-620℃ | |
连接方式 | 法兰型(RF、FM、RTJ),焊接型(SW、BW) | |
阀体材质 | A216WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351CF8/CF8M | |
阀内件材质 | GB122020Cr13/S30408/S31608/17-4PH,+STL,+PTFE | |
可调比 | 50:1-30:1 | |
流量特性 | 线性、等百分比 | |
阀 座 泄 漏 量 | 硬密封 | GB4213 IV级，V级 |
软密封 | 微气泡级GB4213 VI | |
执行机构 | 电动执行机构 | |
气动薄膜式执行机构 | ||
气动活塞式执行机构 | ||
