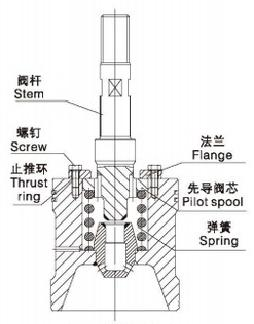

DC1629L/D先导式低噪音调节阀(可用于蒸汽放空)的基本型为直通式阀体、先导平衡式阀芯、低噪音或多级降压低噪音的套筒调节阀,应用于非常严酷的工况。流体主要由特殊钻孔的套筒调节,套筒为阀芯提供全行程连续导向。流关式结构在阀门关闭时依靠流体流关产生的不平衡力保证阀芯密封实现严密切断。特殊设计的先导平衡式阀芯仅需很小的推力即可打开阀门。专利设计的全金属导向环以及金属硬密封能够保证566℃高温工况下可满足GB/T4213泄漏等级V级,并无实际使用的温度限制。
DC1629L先导式低噪音调节阀(可用于蒸汽放空)的基本型为直通式阀体、先导平衡式阀芯、低噪音或多级降压低噪音的套筒调节阀,应用于非常严酷的工况。流体主要由特殊钻孔的套简调节,套筒为阀芯提供全行程连续导向。流关式结构在阀门关闭时依靠流体流关产生的不平衡力保证阀芯密封实现严密切断。特殊设计的先导平衡式阀芯仅需很小的推力即可打开阀门。专利设计的全金属导向环以及金属硬密封能够保证566℃高温工况下可满足GB/T4213泄漏等级V级,并无实际使用的温度限制。除了先导式阀内件外,其余零件都能和DC1624系列调节阀互换。
◆技术参数
本体形式 | DC1629L角阀 | |
公称通径 | DN50-DN600(2”-24”) | |
阀芯尺寸 | DN50-DN600(2”-24") | |
公称压力 | PN16-PN420(ANSI class 150-2500) | |
流体温度 | -29℃-620℃ | |
连接方式 | 法兰型(RF、FM、RTJ),焊接型(SW、BW) | |
阀体材质 | A216 WCB/WCC,A217 WC6/WC9/C12A,A352LCB/LCC,A351 CF8/CF8M | |
阀内件材质 | GB122020Cr13/S30408/S31608/17-4PH,A479XM-19,Inconel718,A182F6NM,+STL | |
可调比 | 50:1-30:1 | |
流量特性 | 线性、等百分比 | |
阀座泄漏量 | 硬密封 | GB4213 V级 |
软密封 | 无 | |
执行机构 | 电动执行机构Electric actuator | |
气动薄膜式执行机构 | ||
气动活塞式执行机构 |
