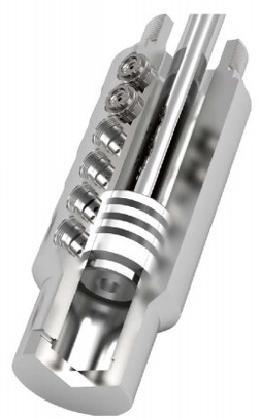

东辰阀门DC2442系列一体式多喷嘴调节阀具有最佳的雾化性能和最大范围工况的使用范围。由活塞滑动控制的喷嘴在最小流量条件下也能提供良好的喷水雾化效果。同时为了对蒸汽温度进行精确控制以及极端工况的正常使用(例如:蒸汽流速或水蒸汽压差很低时),DC2442系列可以提供多种不同尺寸的喷嘴以供使用。减温水调节阀和喷嘴一体式的设计使整体尺寸减小,而且操作可靠便捷。上下阀体分离设计可以使减温水和喷雾的方向不同随意调整,而且便于阀座的更换。
◆阀体
尺寸
水:3/4-3(DN20-DN80)
蒸汽:3“,4"或6",(DN80,DN100或 DN150)取决于所选CV。
连接:GB,HG,JB,ANSI,UNI, DIN法兰;ANSIB16.25对接焊端等要求
压力等级
水侧:ANSI150-1500(PN16-250);蒸汽侧:ANSI150-1500(PN16-250);特殊要求时更高的压力等级设计。
结构
锻焊、铸造(上阀体)。
材料
碳钢,CrMo钢。
